Sơ đồ van báo động ướt

Sơ đồ van báo động ướt

Sản phẩm này có các đặc tính của công nghệ tiên tiến, độ ổn định tốt, hoạt động nhạy và đáng tin cậy, thân van cân bằng bên ngoài sử dụng sắt bi QT450, ghế, đĩa van, thanh kết nối và tất cả các bộ lọc van điều khiển được làm bằng đồng thau thép không gỉ và các loại chống ăn mòn khác vật liệu, tuổi thọ dài.

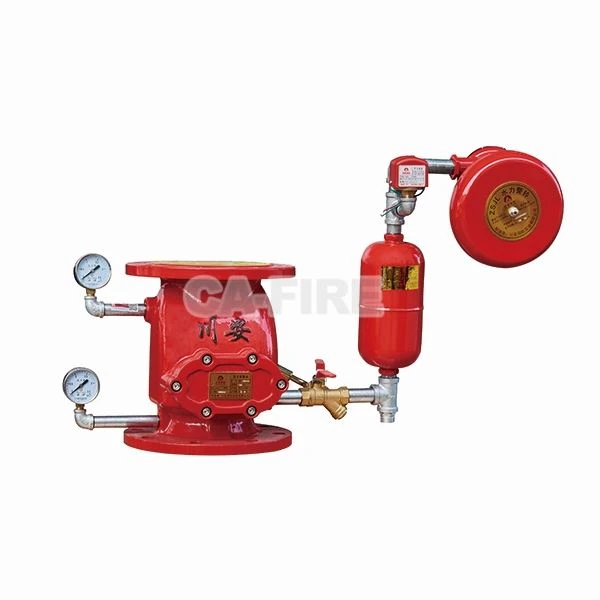

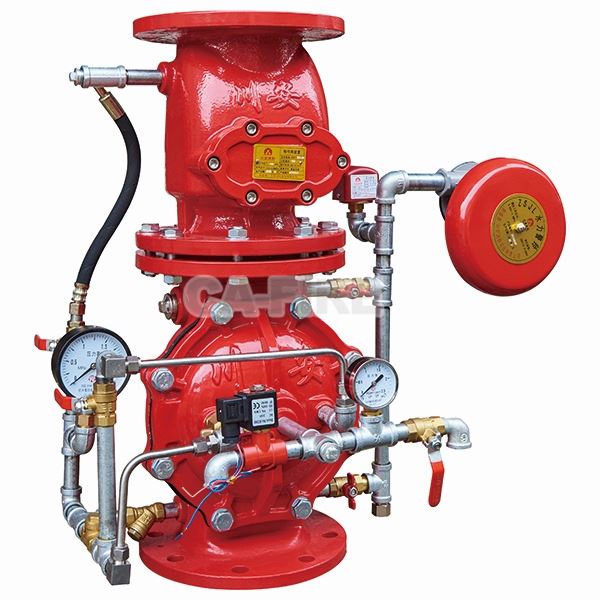

Van báo động ướt chủ yếu bao gồm thân van, thiết bị trễ, chuông báo động thủy lực, công tắc áp suất, đường ống, v.v. Toàn bộ thân van được chia thành các khoang trên và khoang dưới bằng vạt van (thép không gỉ), khoang trên (phía hệ thống) thông với mạng lưới đường ống hệ thống, khoang dưới (phía cấp nước) thông với nguồn nước áp lực , thân van được trang bị một chỗ ngồi (ZcuZn38) và chỗ ngồi van có nhiều lỗ dẫn đến đường ống báo động. Khi hệ thống ở trạng thái máy chủ, bệ van được đóng lại bằng nắp nâng van.

Khi vòi phun nước chữa cháy hoạt động trong khu vực được bảo vệ hoặc lượng nước xả không ngừng đạt đến tốc độ dòng báo động, chênh lệch áp suất giữa khoang trên và khoang dưới đạt đến một giá trị nhất định, đĩa van mở ra, nước chảy từ phía cấp nước sang phía bên trong. Phía hệ thống, một phần nước chảy vào đường ống báo động qua lỗ nhỏ của ghế, chuông báo động thủy lực và công tắc áp suất được điều khiển để báo động, hệ thống chữa cháy tiếp tục phun nước. Khi bịt kín mạng lưới đường ống của hệ thống không có thật hoặc áp suất nguồn nước dao động, thiết bị nạp nước được đặt ở giữa đĩa van sẽ tự động tưới nước cho mạng lưới đường ống để cân bằng áp suất buồng trên và buồng dưới và tránh báo động sai.

Sơ đồ van báo động ướt
